Seat Alhambra 2008 Manual do proprietário (in Portuguese)

Verificar e reabastecer os níveis 229
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Verificação e correcção do nível do líquido de refrigeração

Um nível do líquido de refrigeração correcto é importante
para assegurar o bom funcionamento do sistema de refrige-
ração do motor.Antes de abrir o capot, leia e respeite as recomendações ⇒ no
«Instruções de segurança nos trabalhos a realizar no comparti-
mento do motor» na página 220.
Abrir o reservatório de expansão do líquido de refrigeração
– Desligar o motor e deixá-lo arrefecer.
– Cobrir o tampão do reservatório de expansão do líquido de arre- fecimento com um trapo espesso e desenroscá-lo com cuidado
⇒ . Verificar o nível do líquido de refrigeração
– Espreitar para dentro do reservatório aberto e controlar o nível
do líquido de refrigeração.
– Se o nível do líquido no reservatório se situar abaixo da marca «MIN», acrescentar líquido de refrigeração.
Repor o nível de líquido de refrigeração
– Utilizar no reabastecimento exclusivamente líquido de refrige- ração novo.
– Ter o cuidado de encher o reservatório no máximo até à marca «MAX».
Fechar o reservatório de expansão do líquido de refrigeração
–Enroscar firmemente o tampão.
Poderá ver a localização do reservatório de expansão do líquido de refrige-
ração na figura do respecti vo compartimento do motor ⇒página 278.
O líquido de refrigeração adicionado terá de corresponder a determinadas
especificações ⇒página 228. Se, num caso de emergência, não se dispuser
do aditivo do líquido de refrigeração G 12+, não se deverá recorrer a nenhum
outro aditivo. Utilizar neste caso apenas água e restabelecer, assim que for
possível, a correcta proporção da mistura com o aditivo do líquido de refrige-
ração prescrito ⇒página 228.
Utilizar num reabastecimento exclusivamente líquido de refrigeração novo.
Não ultrapassar no reabastecimento a marca «MAX». De contrário, o líquido
de refrigeração excedente é expulso do sistema de refrigeração com o motor
quente.
O aditivo do líquido de refrigeração G 12+ lilás pode ser misturado com G 12
vermelho e também com G 11.

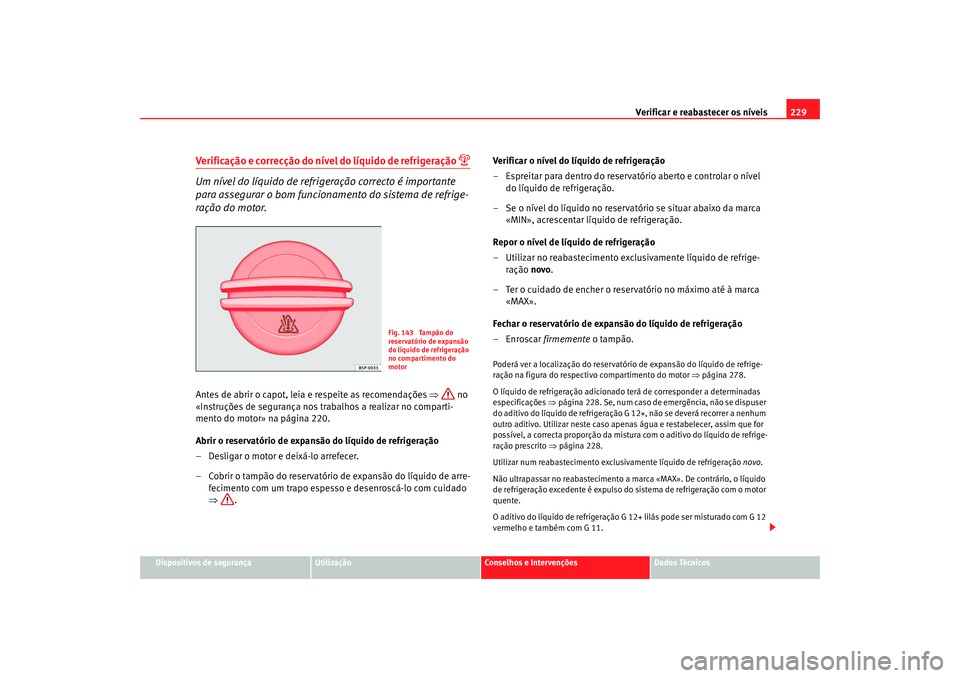

Fig. 143 Tampão do
reservatório de expansão
do líquido de refrigeração
no compartimento do
motor
alhambra_portugues 07_08 Seite 229 Mittwoch, 17. September 2008 1:15 13

Verificar e reabastecer os níveis
230
ATENÇÃO!
Os trabalhos que se efectuam no motor ou no compartimento do motor
devem ser efectuados com precaução.•
Antes de realizar quaisquer trabalhos no compartimento do motor,
prestar atenção às recomendações ⇒ página 220.
•
Com o motor quente o sistema de refrigeração está sob pressão! Não
abrir nunca o tampão do reservatório de expansão do líquido de refrige-
ração enquanto o motor estiver quente. Caso contrário, poderia queimar-
se.Cuidado!
•
Se o líquido no reservatório de expan são do líquido de refrigeração apre-
sentar uma coloração castanha, é sinal de que o G 12 foi misturado com outro
aditivo. Deverá, neste caso, substituir imediatamente o líquido de refrige-
ração, pois poderão daí resultar danos no motor!
•
No caso de perdas maiores de líquido de refrigeração só deverá proceder
a um reabastecimento com o motor arrefecido. Evitar-se-ão assim danos no
motor. Uma perda maior de líquido de refrigeração é sintoma de fuga no
sistema de refrigeração. Dirija-se imediatamente a uma oficina especializada
e peça para verificar o sistema de refrigeração. Caso contrário, corre o perigo
de sofrer danos no motor.
Água do lava-vidros e escovas do limpa-vidrosReabastecimento do reservatório

Recomendamos que acrescente sempre produto de limpeza
dos vidros à água do lava-vidros.O lava-vidros e o lava-faróis são abastecidos de líquido através do reserva-
tório do lava-vidros no compartimento do motor.
O depósito encontra-se no compartimento do motor, à direita.
A água simples não é suficiente para uma limpeza a fundo dos vidros. Reco-
mendamos por isso que se acrescente à água um produto limpa-vidros. No
mercado existem produtos limpa-vidros homologados com um elevado
poder detergente e anticongelante, que podem ser aplicados durante todo o
ano. Tenha em conta as prescrições para a mistura que figuram na etiqueta.
Fig. 144 Tampão do
depósito do limpa-vidros
no compartimento do
motor.
alhambra_portugues 07_08 Seite 230 Mittwoch, 17. September 2008 1:15 13

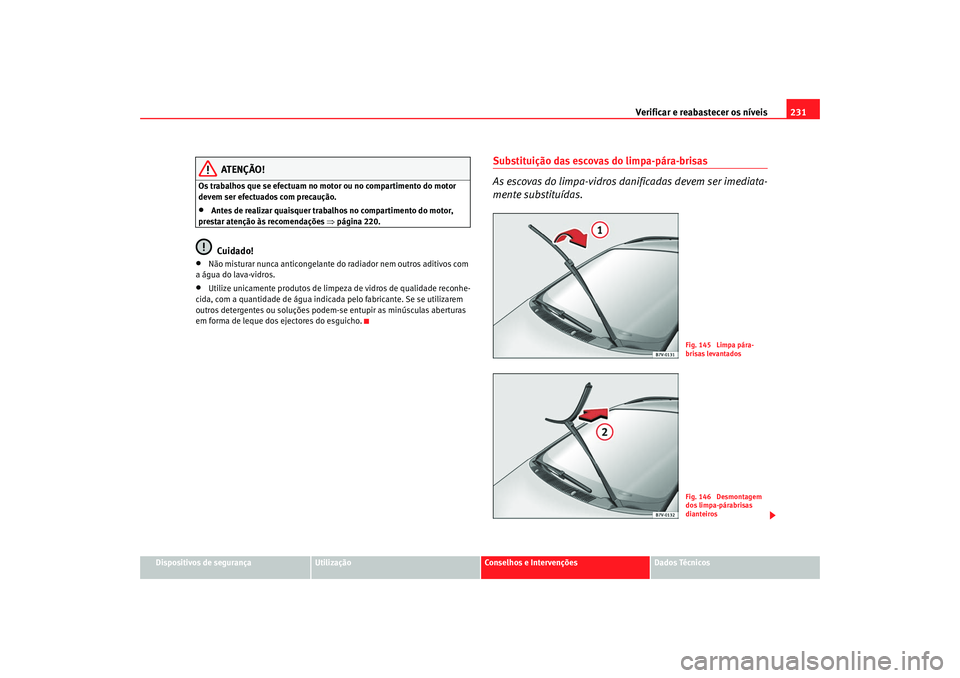

Verificar e reabastecer os níveis 231
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
ATENÇÃO!
Os trabalhos que se efectuam no motor ou no compartimento do motor
devem ser efectuados com precaução.•
Antes de realizar quaisquer trabalhos no compartimento do motor,
prestar atenção às recomendações ⇒página 220.Cuidado!
•
Não misturar nunca anticongelante do radiador nem outros aditivos com
a água do lava-vidros.
•
Utilize unicamente produtos de limpeza de vidros de qualidade reconhe-
cida, com a quantidade de água indicada pelo fabricante. Se se utilizarem
outros detergentes ou soluções podem- se entupir as minúsculas aberturas
em forma de leque dos ejectores do esguicho.
Substituição das escovas do limpa-pára-brisas
As escovas do limpa-vidros danificadas devem ser imediata-
mente substituídas.
Fig. 145 Limpa pára-
brisas levantadosFig. 146 Desmontagem
dos limpa-párabrisas
dianteiros
alhambra_portugues 07_08 Seite 231 Mittwoch, 17. September 2008 1:15 13

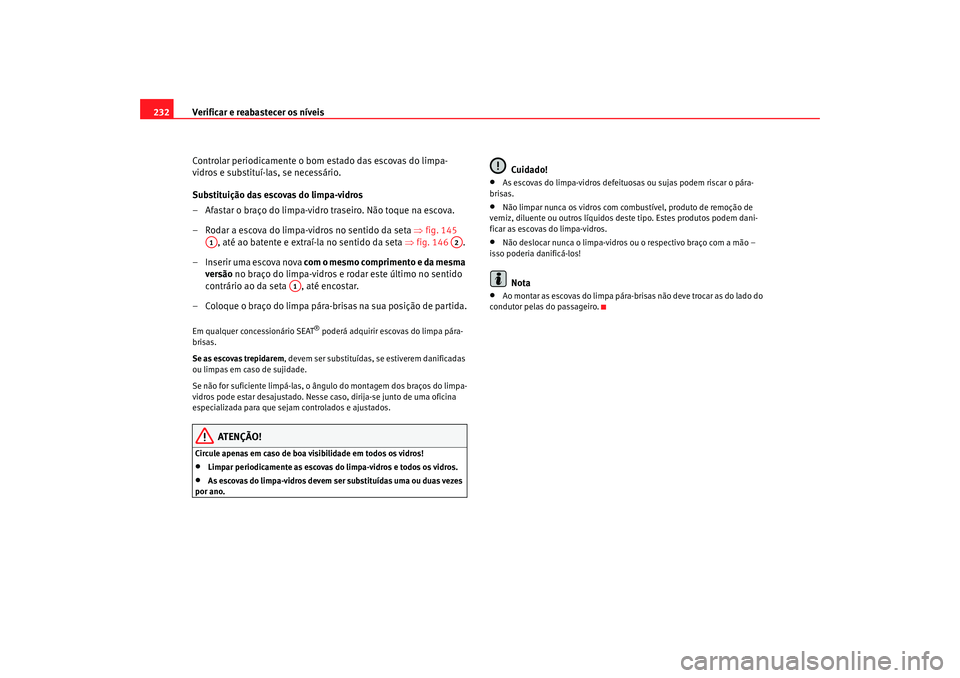

Verificar e reabastecer os níveis
232
Controlar periodicamente o bom estado das escovas do limpa-
vidros e substituí-las, se necessário.
Substituição das escovas do limpa-vidros
– Afastar o braço do limpa-vidro traseiro. Não toque na escova.
– Rodar a escova do limpa-vidros no sentido da seta ⇒fig. 145
, até ao batente e extraí-la no sentido da seta ⇒fig. 146 .
– Inserir uma escova nova com o mesmo comprimento e da mesma
versão no braço do limpa-vidros e rodar este último no sentido
contrário ao da seta , até encostar.
– Coloque o braço do limpa pára-brisas na sua posição de partida.Em qualquer concessionário SEAT
® poderá adquirir escovas do limpa pára-
brisas.
Se as escovas trepidarem , devem ser substituídas, se estiverem danificadas
ou limpas em caso de sujidade.
Se não for suficiente limpá-las, o âng ulo do montagem dos braços do limpa-
vidros pode estar desajustado. Nesse caso, dirija-se junto de uma oficina
especializada para que sejam controlados e ajustados.
ATENÇÃO!
Circule apenas em caso de boa visibilidade em todos os vidros!•
Limpar periodicamente as escovas do limpa-vidros e todos os vidros.
•
As escovas do limpa-vidros devem ser substituídas uma ou duas vezes
por ano.
Cuidado!
•
As escovas do limpa-vidros defeituosas ou sujas podem riscar o pára-
brisas.
•
Não limpar nunca os vidros com co mbustível, produto de remoção de
verniz, diluente ou outros líquidos deste tipo. Estes produtos podem dani-
ficar as escovas do limpa-vidros.
•
Não deslocar nunca o limpa-vidros ou o respectivo braço com a mão –
isso poderia danificá-los!Nota
•
Ao montar as escovas do limpa pára-bri sas não deve trocar as do lado do
condutor pelas do passageiro.
A1
A2
A1
alhambra_portugues 07_08 Seite 232 Mittwoch, 17. September 2008 1:15 13

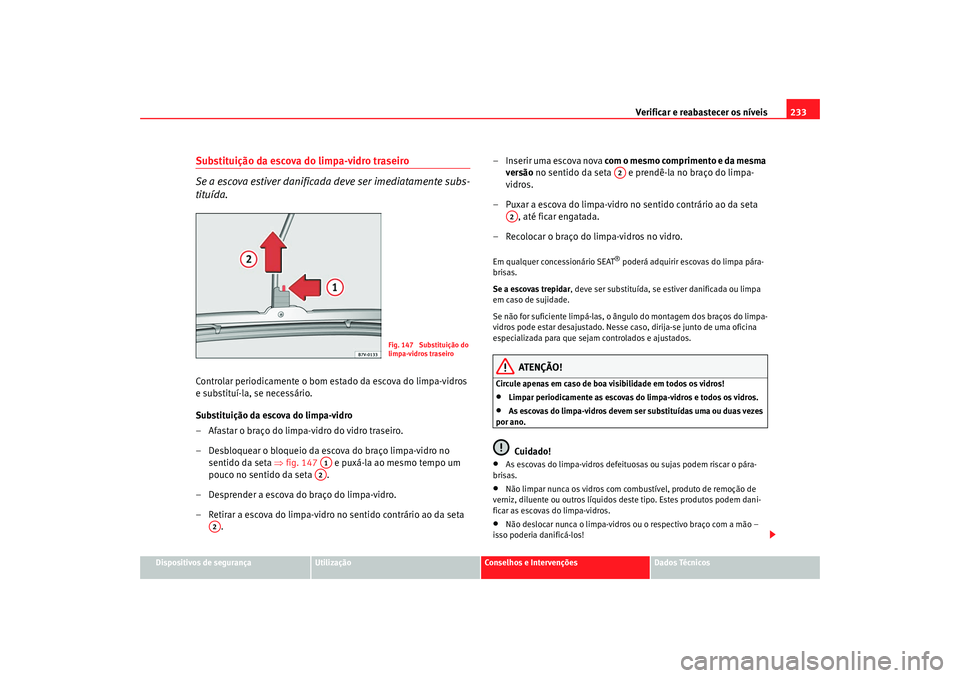

Verificar e reabastecer os níveis 233
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Substituição da escova do limpa-vidro traseiro
Se a escova estiver danificada deve ser imediatamente subs-
tituída.Controlar periodicamente o bom estado da escova do limpa-vidros
e substituí-la, se necessário.
Substituição da escova do limpa-vidro
– Afastar o braço do limpa-vidro do vidro traseiro.
– Desbloquear o bloqueio da escova do braço limpa-vidro no
sentido da seta ⇒fig. 147 e puxá-la ao mesmo tempo um
pouco no sentido da seta .
– Desprender a escova do braço do limpa-vidro.
– Retirar a escova do limpa-vidro no sentido contrário ao da seta . – Inserir uma escova nova
com o mesmo comprimento e da mesma
versão no sentido da seta e prendê-la no braço do limpa-
vidros.
– Puxar a escova do limpa-vidro no sentido contrário ao da seta , até ficar engatada.
– Recolocar o braço do limpa-vidros no vidro.
Em qualquer concessionário SEAT
® poderá adquirir escovas do limpa pára-
brisas.
Se a escovas trepidar , deve ser substituída, se estiver danificada ou limpa
em caso de sujidade.
Se não for suficiente limpá-las, o â ngulo do montagem dos braços do limpa-
vidros pode estar desajustado. Nesse caso, dirija-se junto de uma oficina
especializada para que sejam controlados e ajustados.
ATENÇÃO!
Circule apenas em caso de boa visibilidade em todos os vidros!•
Limpar periodicamente as escovas do limpa-vidros e todos os vidros.
•
As escovas do limpa-vidros devem ser substituídas uma ou duas vezes
por ano.Cuidado!
•
As escovas do limpa-vidros defeituosas ou sujas podem riscar o pára-
brisas.
•
Não limpar nunca os vidros com co mbustível, produto de remoção de
verniz, diluente ou outros líquidos d este tipo. Estes produtos podem dani-
ficar as escovas do limpa-vidros.
•
Não deslocar nunca o limpa-vidros ou o respectivo braço com a mão –
isso poderia danificá-los!
Fig. 147 Substituição do
limpa-vidros traseiro
A1A2
A2
A2
A2
alhambra_portugues 07_08 Seite 233 Mittwoch, 17. September 2008 1:15 13

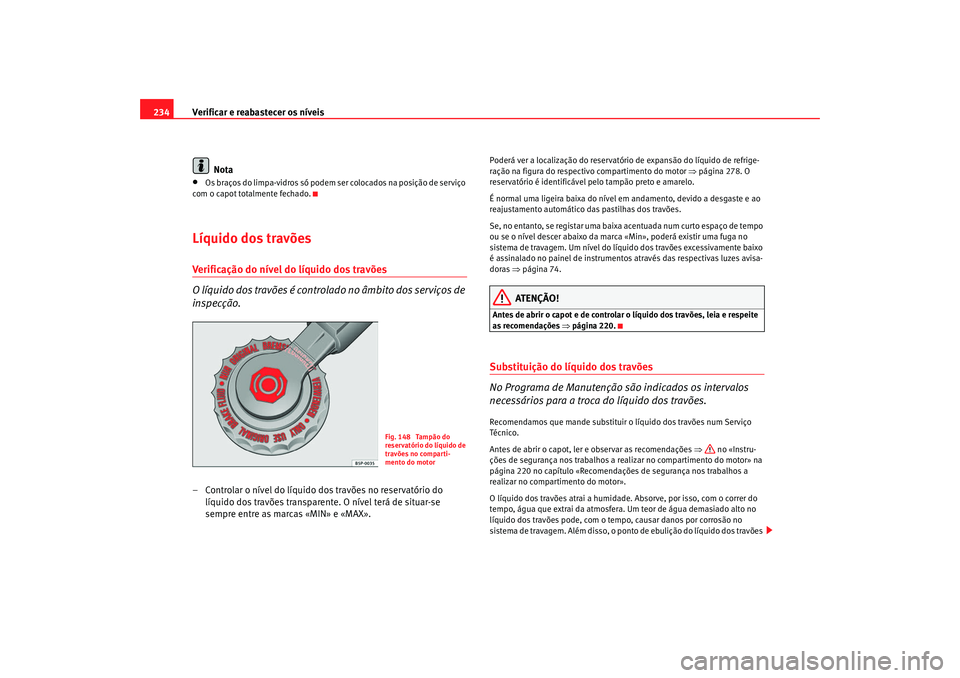

Verificar e reabastecer os níveis
234
Nota•
Os braços do limpa-vidros só podem ser colocados na posição de serviço
com o capot totalmente fechado.
Líquido dos travõesVerificação do nível do líquido dos travões
O líquido dos travões é controlado no âmbito dos serviços de
inspecção.– Controlar o nível do líquido dos travões no reservatório do líquido dos travões transparente. O nível terá de situar-se
sempre entre as marcas «MIN» e «MAX».
Poderá ver a localização do reservatório de expansão do líquido de refrige-
ração na figura do respectivo compartimento do motor ⇒página 278. O
reservatório é identificável pelo tampão preto e amarelo.
É normal uma ligeira baixa do nível em andamento, devido a desgaste e ao
reajustamento automático das pastilhas dos travões.
Se, no entanto, se registar uma baixa acentuada num curto espaço de tempo
ou se o nível descer abaixo da marca «Min», poderá existir uma fuga no
sistema de travagem. Um nível do líquido dos travões excessivamente baixo
é assinalado no painel de instrumentos através das respectivas luzes avisa-
doras ⇒página 74.
ATENÇÃO!
Antes de abrir o capot e de controlar o líquido dos travões, leia e respeite
as recomendações ⇒página 220.Substituição do líquido dos travões
No Programa de Manutenção são indicados os intervalos
necessários para a troca do líquido dos travões.Recomendamos que mande substituir o líquido dos travões num Serviço
Técnico.
Antes de abrir o capot, ler e observar as recomendações ⇒ no «Instru-
ções de segurança nos trabalhos a real izar no compartimento do motor» na
página 220 no capítulo «Recomendaçõe s de segurança nos trabalhos a
realizar no compartimento do motor».
O líquido dos travões atrai a humidade . Absorve, por isso, com o correr do
tempo, água que extrai da atmosfera. Um teor de água demasiado alto no
líquido dos travões pode, com o tempo, causar danos por corrosão no
sistema de travagem. Além disso, o ponto de ebulição do líquido dos travões
Fig. 148 Tampão do
reservatório do líquido de
travões no comparti-
mento do motor
alhambra_portugues 07_08 Seite 234 Mittwoch, 17. September 2008 1:15 13

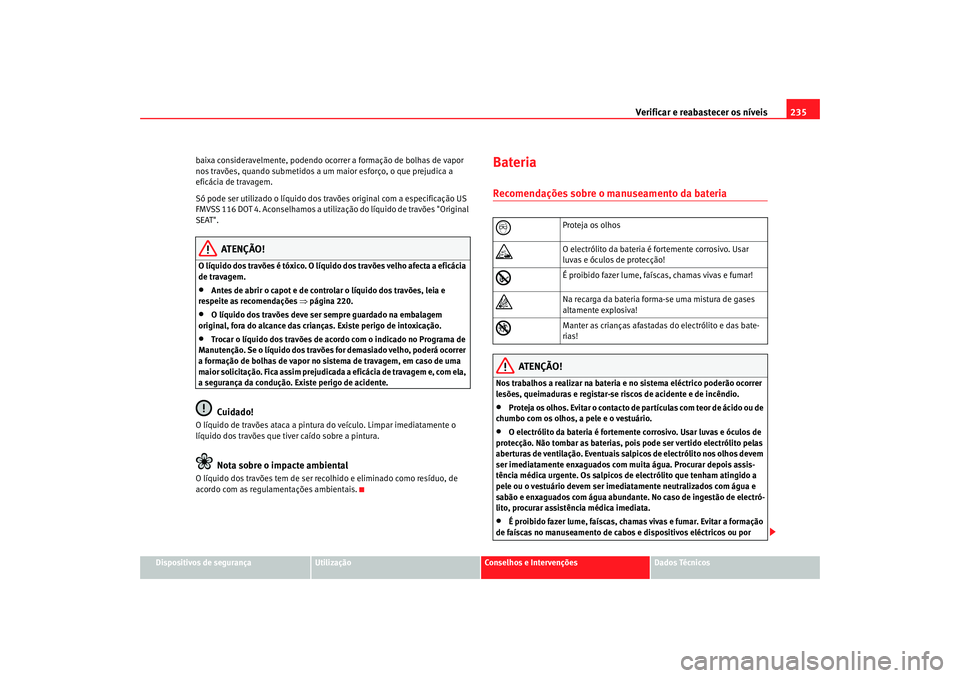

Verificar e reabastecer os níveis 235
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
baixa consideravelmente, podendo ocorrer a formação de bolhas de vapor
nos travões, quando submetidos a um
maior esforço, o que prejudica a
eficácia de travagem.
Só pode ser utilizado o líquido dos tr avões original com a especificação US
FMVSS 116 DOT 4. Aconselhamos a utilização do líquido de travões "Original
SEAT".
ATENÇÃO!
O líquido dos travões é tóxico. O líquido dos travões velho afecta a eficácia
de travagem.•
Antes de abrir o capot e de controlar o líquido dos travões, leia e
respeite as recomendações ⇒página 220.
•
O líquido dos travões deve ser sempre guardado na embalagem
original, fora do alcance das crianças. Existe perigo de intoxicação.
•
Trocar o líquido dos travões de acordo com o indicado no Programa de
Manutenção. Se o líquido dos travões for demasiado velho, poderá ocorrer
a formação de bolhas de vapor no si stema de travagem, em caso de uma
maior solicitação. Fica assim prejudicad a a eficácia de travagem e, com ela,
a segurança da condução. Existe perigo de acidente.Cuidado!
O líquido de travões ataca a pintura do veículo. Limpar imediatamente o
líquido dos travões que tiver caído sobre a pintura.
Nota sobre o impacte ambiental
O líquido dos travões tem de ser reco lhido e eliminado como resíduo, de
acordo com as regulamentações ambientais.
BateriaRecomendações sobre o manuseamento da bateria
ATENÇÃO!
Nos trabalhos a realizar na bateria e no sistema eléctrico poderão ocorrer
lesões, queimaduras e registar-se riscos de acidente e de incêndio.•
Proteja os olhos. Evitar o contacto de partículas com teor de ácido ou de
chumbo com os olhos, a pele e o vestuário.
•
O electrólito da bateria é fortemente corrosivo. Usar luvas e óculos de
protecção. Não tombar as baterias, po is pode ser vertido electrólito pelas
aberturas de ventilação. Eventuais salpicos de electrólito nos olhos devem
ser imediatamente enxaguados com muita água. Procurar depois assis-
tência médica urgente. Os salpicos de electrólito que tenham atingido a
pele ou o vestuário devem ser imediatamente neutralizados com água e
sabão e enxaguados com água abundante. No caso de ingestão de electró-
lito, procurar assistência médica imediata.
•
É proibido fazer lume, faíscas, chamas vivas e fumar. Evitar a formação
de faíscas no manuseamento de cabos e dispositivos eléctricos ou por

Proteja os olhos

O electrólito da bateria é fortemente corrosivo. Usar
luvas e óculos de protecção!

É proibido fazer lume, faíscas, chamas vivas e fumar!

Na recarga da bateria forma-se uma mistura de gases
altamente explosiva!

Manter as crianças afastadas do electrólito e das bate-
rias!
alhambra_portugues 07_08 Seite 235 Mittwoch, 17. September 2008 1:15 13

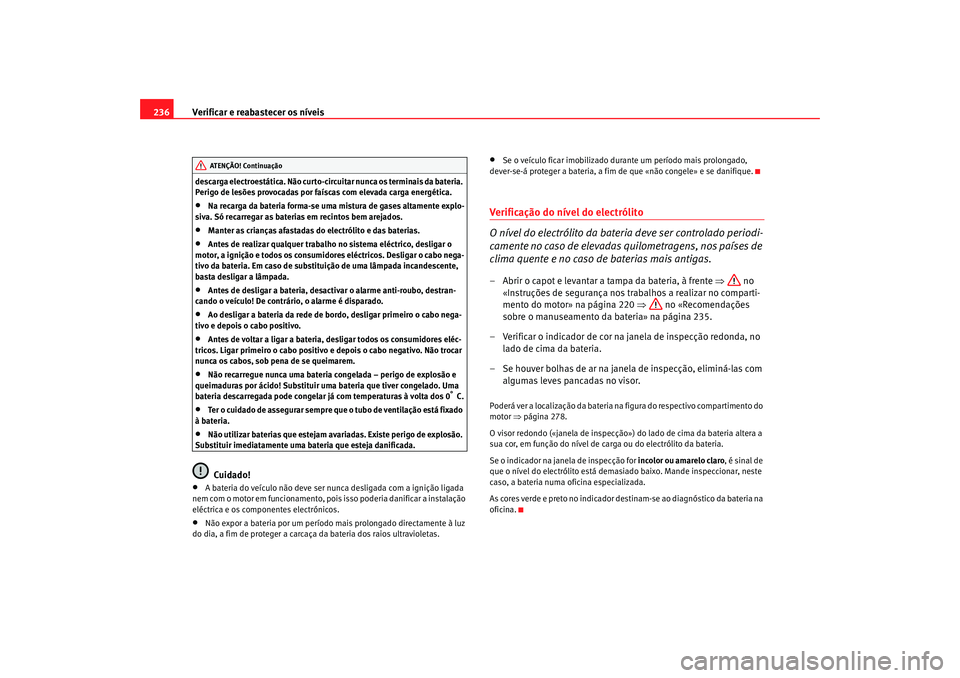

Verificar e reabastecer os níveis
236descarga electroestática. Não curto-circuitar nunca os terminais da bateria.
Perigo de lesões provocadas por faíscas com elevada carga energética.•
Na recarga da bateria forma-se uma mistura de gases altamente explo-
siva. Só recarregar as baterias em recintos bem arejados.
•
Manter as crianças afastadas do electrólito e das baterias.
•
Antes de realizar qualquer trabalho no sistema eléctrico, desligar o
motor, a ignição e todos os consumidor es eléctricos. Desligar o cabo nega-
tivo da bateria. Em caso de substituição de uma lâmpada incandescente,
basta desligar a lâmpada.
•
Antes de desligar a bateria, desa ctivar o alarme anti-roubo, destran-
cando o veículo! De contrário, o alarme é disparado.
•
Ao desligar a bateria da rede de bordo, desligar primeiro o cabo nega-
tivo e depois o cabo positivo.
•
Antes de voltar a ligar a bateria, desligar todos os consumidores eléc-
tricos. Ligar primeiro o cabo positivo e depois o cabo negativo. Não trocar
nunca os cabos, sob pena de se queimarem.
•
Não recarregue nunca uma bateria congelada – perigo de explosão e
queimaduras por ácido! Substituir um a bateria que tiver congelado. Uma
bateria descarregada pode congelar já com temperaturas à volta dos 0
° C.
•
Ter o cuidado de assegurar sempre que o tubo de ventilação está fixado
à bateria.
•
Não utilizar baterias que estejam avariadas. Existe perigo de explosão.
Substituir imediatamente uma bateria que esteja danificada.Cuidado!
•
A bateria do veículo não deve ser nunca desligada com a ignição ligada
nem com o motor em funcionamento, pois isso poderia danificar a instalação
eléctrica e os componentes electrónicos.
•
Não expor a bateria por um período mais prolongado directamente à luz
do dia, a fim de proteger a carcaça da bateria dos raios ultravioletas.
•
Se o veículo ficar imobilizado durante um período mais prolongado,
dever-se-á proteger a bateria, a fim de que «não congele» e se danifique.
Verificação do nível do electrólito
O nível do electrólito da bateria deve ser controlado periodi-
camente no caso de elevadas quilometragens, nos países de
clima quente e no caso de baterias mais antigas.– Abrir o capot e levantar a tampa da bateria, à frente ⇒ no
«Instruções de segurança nos trabalhos a realizar no comparti-
mento do motor» na página 220 ⇒ no «Recomendações
sobre o manuseamento da bateria» na página 235.
– Verificar o indicador de cor na janela de inspecção redonda, no lado de cima da bateria.
– Se houver bolhas de ar na janela de inspecção, eliminá-las com algumas leves pancadas no visor.Poderá ver a localização da bateria na figura do respectivo compartimento do
motor ⇒página 278.
O visor redondo («janela de inspecção») do lado de cima da bateria altera a
sua cor, em função do nível de ca rga ou do electrólito da bateria.
Se o indicador na janela de inspecção for incolor ou amarelo claro, é sinal de
que o nível do electrólito está demasiado baixo. Mande inspeccionar, neste
caso, a bateria numa oficina especializada.
As cores verde e preto no indicador destinam-se ao diagnóstico da bateria na
oficina.
AT ENÇÃO! Continua ção
alhambra_portugues 07_08 Seite 236 Mittwoch, 17. September 2008 1:15 13

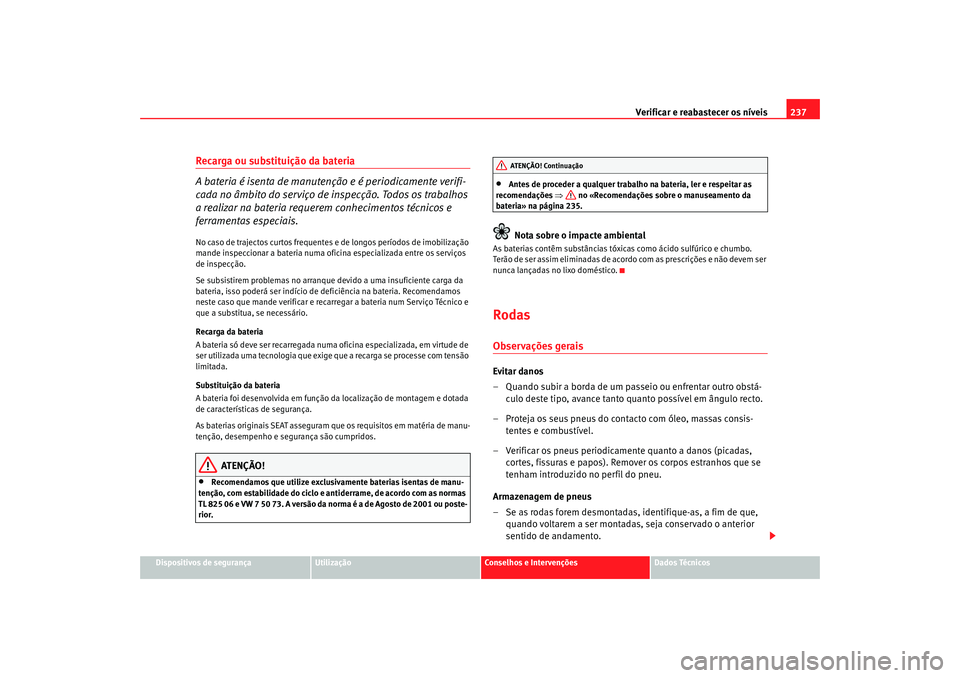

Verificar e reabastecer os níveis 237
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Recarga ou substituição da bateria
A bateria é isenta de manutenção e é periodicamente verifi-
cada no âmbito do serviço de inspecção. Todos os trabalhos
a realizar na bateria requerem conhecimentos técnicos e
ferramentas especiais.No caso de trajectos curtos frequente s e de longos períodos de imobilização
mande inspeccionar a bateria numa oficina especializada entre os serviços
de inspecção.
Se subsistirem problemas no arranque devido a uma insuficiente carga da
bateria, isso poderá ser indício de deficiência na bateria. Recomendamos
neste caso que mande verificar e reca rregar a bateria num Serviço Técnico e
que a substitua, se necessário.
Recarga da bateria
A bateria só deve ser recarregada numa oficina especializada, em virtude de
ser utilizada uma tecnologia que exige que a recarga se processe com tensão
limitada.
Substituição da bateria
A bateria foi desenvolvida em função da localização de montagem e dotada
de características de segurança.
As baterias originais SEAT asseguram que os requisitos em matéria de manu-
tenção, desempenho e se gurança são cumpridos.
ATENÇÃO!
•
Recomendamos que utilize exclusivamente baterias isentas de manu-
tenção, com estabilidade do ciclo e ant iderrame, de acordo com as normas
TL 825 06 e VW 7 50 73. A versão da norma é a de Agosto de 2001 ou poste-
rior.
•
Antes de proceder a qualquer trabalho na bateria, ler e respeitar as
recomendações ⇒ no «Recomendações sobre o manuseamento da
bateria» na página 235.Nota sobre o impacte ambiental
As baterias contêm substâncias tóxicas como ácido sulfúrico e chumbo.
Terão de ser assim eliminadas de acordo com as prescrições e não devem ser
nunca lançadas no lixo doméstico.RodasObservações geraisEvitar danos
– Quando subir a borda de um passeio ou enfrentar outro obstá- culo deste tipo, avance tanto quanto possível em ângulo recto.
– Proteja os seus pneus do contacto com óleo, massas consis- tentes e combustível.
– Verificar os pneus periodicamente quanto a danos (picadas, cortes, fissuras e papos). Remover os corpos estranhos que se
tenham introduzido no perfil do pneu.
Armazenagem de pneus
– Se as rodas forem desmontadas, identifique-as, a fim de que, quando voltarem a ser montadas, seja conservado o anterior
sentido de andamento.
AT ENÇÃO! Continua ção
alhambra_portugues 07_08 Seite 237 Mittwoch, 17. September 2008 1:15 13

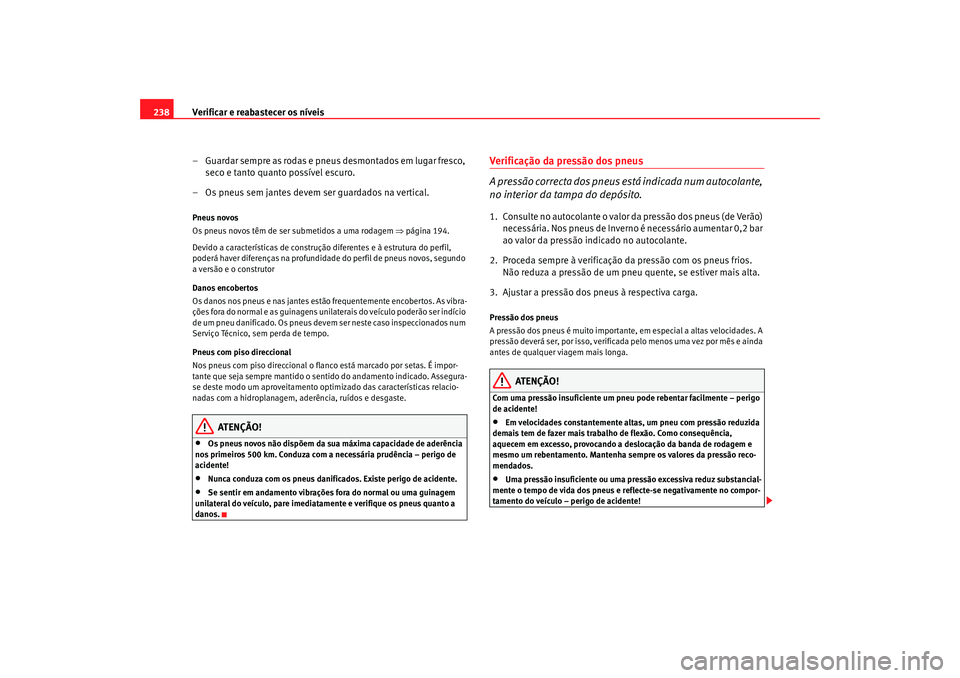

Verificar e reabastecer os níveis
238
– Guardar sempre as rodas e pneus desmontados em lugar fresco, seco e tanto quanto possível escuro.
– Os pneus sem jantes devem ser guardados na vertical.Pneus novos
Os pneus novos têm de ser submetidos a uma rodagem ⇒página 194.
Devido a características de construção diferentes e à estrutura do perfil,
poderá haver diferenças na profundidade do perfil de pneus novos, segundo
a versão e o construtor
Danos encobertos
Os danos nos pneus e nas jantes estão frequentemente encobertos. As vibra-
ções fora do normal e as guinagens unilaterais do veículo poderão ser indício
de um pneu danificado. Os pneus devem ser neste caso inspeccionados num
Serviço Técnico, sem perda de tempo.
Pneus com piso direccional
Nos pneus com piso direccional o fl anco está marcado por setas. É impor-
tante que seja sempre mantido o sentido do andamento indicado. Assegura-
se deste modo um aproveitamento optimizado das características relacio-
nadas com a hidroplanagem, aderência, ruídos e desgaste.
ATENÇÃO!
•
Os pneus novos não dispõem da sua máxima capacidade de aderência
nos primeiros 500 km. Conduza com a necessária prudência – perigo de
acidente!
•
Nunca conduza com os pneus danificados. Existe perigo de acidente.
•
Se sentir em andamento vibrações fora do normal ou uma guinagem
unilateral do veículo, pare imediatamente e verifique os pneus quanto a
danos.
Verificação da pressão dos pneus
A pressão correcta dos pneus está indicada num autocolante,
no interior da tampa do depósito.1. Consulte no autocolante o valor da pressão dos pneus (de Verão) necessária. Nos pneus de Inverno é necessário aumentar 0,2 bar
ao valor da pressão indicado no autocolante.
2. Proceda sempre à verificação da pressão com os pneus frios. Não reduza a pressão de um pneu quente, se estiver mais alta.
3. Ajustar a pressão dos pneus à respectiva carga.Pressão dos pneus
A pressão dos pneus é muito importante, em especial a altas velocidades. A
pressão deverá ser, por isso, verificada pelo menos uma vez por mês e ainda
antes de qualquer viagem mais longa.
ATENÇÃO!
Com uma pressão insuficiente um pneu pode rebentar facilmente – perigo
de acidente!•
Em velocidades constantemente altas, um pneu com pressão reduzida
demais tem de fazer mais trabalho de flexão. Como consequência,
aquecem em excesso, provocando a deslocação da banda de rodagem e
mesmo um rebentamento. Mantenha sempre os valores da pressão reco-
mendados.
•
Uma pressão insuficiente ou uma pressão excessiva reduz substancial-
mente o tempo de vida dos pneus e reflecte-se negativamente no compor-
tamento do veículo – perigo de acidente!
alhambra_portugues 07_08 Seite 238 Mittwoch, 17. September 2008 1:15 13
